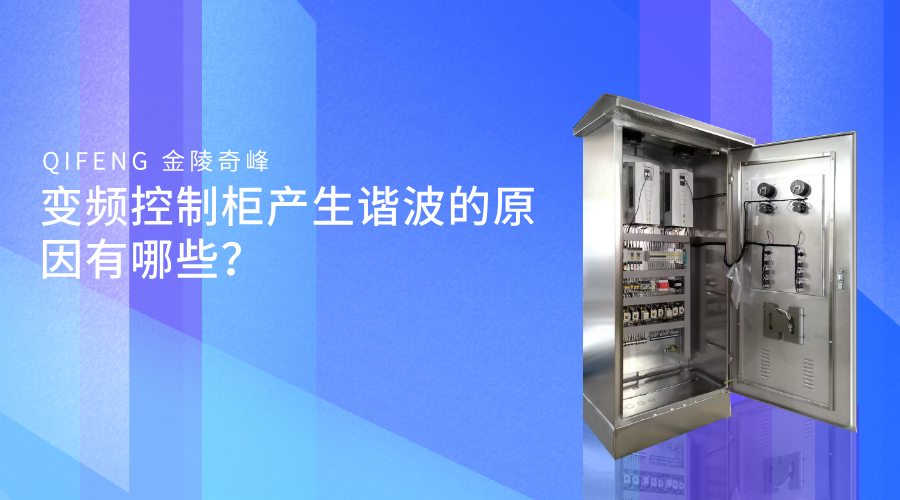

變頻控制柜作為工業調速系統的核心設備，通過變頻器將固定頻率的交流電轉換為可調頻率的交流電源，實現對電機轉速的準確控制。在這一過程中會產生諧波問題，會對電網和設備穩定性造成威脅。下面跟隨奇峰小編一起了解變頻控制柜產生諧波的原因有哪些？

變頻控制柜產生諧波的原因有哪些：

1. 整流電路的非線性特性

變頻控制柜的輸入端通常采用三相橋式不控整流電路，由二極管或晶閘管構成。該電路在工作時，在交流電壓峰值附近導通，導致輸入電流呈現脈沖狀波形。根據傅里葉級數分析，此類非正弦電流可分解為基波與6n±1次諧波（如5次、7次、11次等）。這種非線性特性使整流電路成為典型的諧波源，諧波電流通過電網傳播，引發電壓畸變和功率損耗。

2. 脈沖寬度調制（PWM）技術的開關特性

變頻器的輸出端采用PWM技術，通過快速切換IGBT等功率器件生成一系列寬度可調的脈沖，模擬所需電壓波形。然而，這種高頻開關動作導致輸出電壓和電流中包含大量高頻諧波成分。PWM載波頻率（通常為2-15kHz）的整數倍諧波會疊加在基波上，形成高次諧波群。例如，當載波頻率為10kHz時，諧波可能集中在20kHz、40kHz等頻段。這些高頻諧波會影響電機效率，還可能通過電纜輻射干擾周邊設備。

3. 功率電子元件的空間排列干擾

多相變頻器中，不同相位的功率元件在空間布局上可能形成電磁耦合。當各相PWM脈沖波形存在相位差時，元件間的互感效應會引入空間諧波。此類諧波的頻率與電路拓?fù)浜烷_關時序相關，可能表現為基波頻率的非整數倍諧波。
