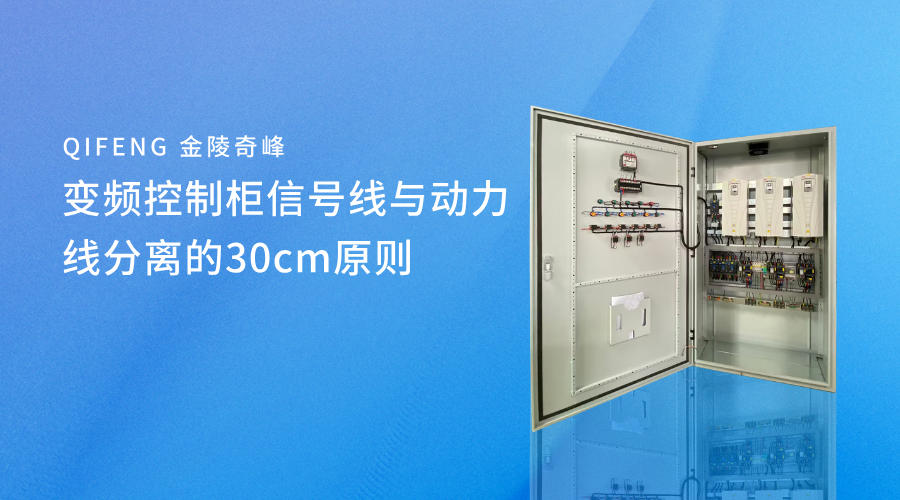

為了確保信號傳輸?shù)姆€(wěn)定性和系統的整體防護性，變頻器作為調節電動機轉速和運行狀態，設計人員通常遵循“信號線與動力線分離的30cm原則”。下面跟隨奇峰小編一起了解變頻控制柜信號線與動力線分離的30cm原則。

變頻控制柜信號線與動力線分離的30cm原則：

一、原則

變頻控制柜的信號線主要用于傳輸控制信號，如啟動、停止、速度反饋等。而動力線則是用于傳輸電力以驅動電動機。信號線和動力線之間的電氣特性和功能不同，如果兩者混合布線，可能會產生以下問題：

1.電磁干擾：動力線在運行過程中會產生較大的電磁場，而信號線對電磁干擾的承受能力較弱。兩者近距離放置，可能導致信號線受到干擾，從而影響控制系統的穩定性和準確性。

2.信號衰減：信號線受干擾后，可能導致信號衰減，引發控制故障，造成設備誤動作。

3.防護隱患：在高電壓、高電流的環境下，信號線被動力線的短路電流波及，可能導致設備損壞，引發事故。

二、方法

為了有效地實現信號線與動力線的分離，設計人員在布線時可以采取以下措施：

1.合理規劃布線路徑：在進行布線設計時，應根據功能區域劃分，盡量將信號線和動力線沿不同的路徑布置，確保它們之間至少保持30厘米的距離。

2.使用遮蔽材料：在某些特殊情況下，如果難以完全分開，可以考慮使用屏蔽線纜來減少電磁干擾。此外，布線過程中可以在熱輻射和電磁干擾明顯的區域增加隔離材料。

3.定期維護與檢查：定期對變頻控制柜進行檢查與維護，確保布線符合設計規范，及時排查可能的電磁干擾源，避免因?yàn)榄h(huán)境因素造成的信號干擾。

三、影響

1.提升系統穩定性：通過有效的分離，減少信號干擾，提升系統的穩定性，確保控制指令的準確傳遞。

2.延長使用時間：降低信號線受到電氣干擾的可能性，可以減少設備故障率，從而延長設備使用時間，降低維修成本。

3.增強防護性：減少信號線受損的風險，可以有效降低因電氣故障引發的防護事故，提升整體操作防護性。
