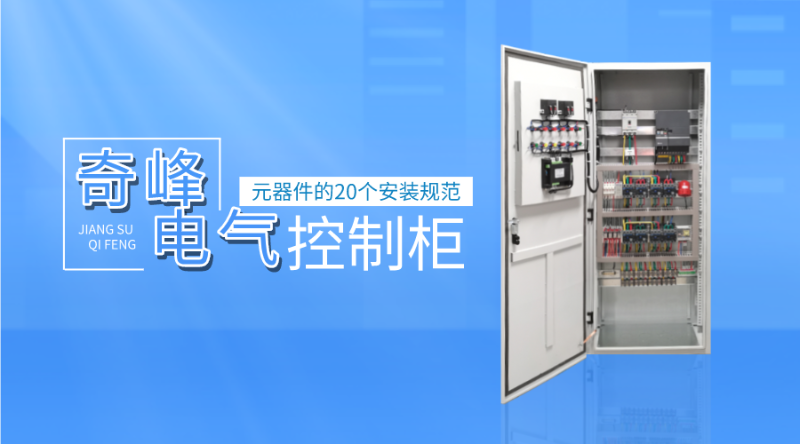

江蘇奇峰電氣專注生產電氣控制柜及電氣控制系統方案定制廠家，有·12年生產電氣控制柜經驗，我們知道電氣控制柜的安裝布線工藝水平將直接影響電氣產品的正常運行，也反映電氣自動化人員的工作態度。我們總結了20個電氣控制柜部件的安裝布線規范。今天就讓奇峰小編帶你一起去了解一下吧。

電氣控制柜元器件的安裝規范 ：

1.前提:部件應按照制造商規定的安裝條件安裝。

2.組裝前先看圖紙和技術要求。

3.檢查產品型號、組件型號、規格、數量是否與圖紙一致。

4.檢查組件是否損壞。

5. 單獨按圖安裝。

6.元器件組裝順序應從板前視，由左至右，由上至下。

7.同型號的產品應使得組裝一致性。

8.面板和門板上元件中心線的高度應符合規定。

裝配產品應符合以下條件：

• 操作方便。部件在操作時，不應受到空間的阻礙，也不應有接觸帶電體的可能。
• 維修方便。更換部件和維修連接更方便。
• 各電氣元件和裝置的電氣間隙和爬電距離應符合相關標準。
• 使得一、二次線的安裝距離。

9.組裝中使用的緊固件和金屬部件應有保護層，螺釘?shù)倪^孔、邊緣和表面的毛刺和頂端應拋光平整，然后涂上導電膏。

10、對于螺栓的緊固應選擇適當?shù)墓ぞ撸坏闷茐木o固件的防護層，并注意相應的扭距。

11、主電路上的部件，一般電抗器，變壓器需要接地，斷路器不需要接地，

12.發熱元件 (如管形電阻、散熱器等) 的安裝應考慮散熱，安裝距離應符合元件規定。額定功率為75w 及以上管形電阻器應水平安裝，不得垂直安裝在地面上。

13.電氣元件和附件應固定并安裝在支架或底板上，不得懸掛在電氣和連接上。

14.接線面各元件附近有標志，標志應與圖紙一致。除元件本身附有 標志外，標志不得固定在元件本體上。

16.標號應完整、清晰、牢固。標號的粘貼位置應清晰醒目。

16.安裝在面板和門板上的部件和標簽應粘貼在面板和門板背面部件下。如果下面沒有位置，可以粘貼在左邊，但粘貼位置應盡可能一致。

17.保護接地連續性利用有效接線。

18.安裝振動易損壞的部件時，應在部件與安裝板之間安裝橡膠墊以減震。

19.有操作手柄的元件應調整到位，不得堵塞。

20.用螺栓擰緊母線和元件上的接線。
