低壓抽屜柜的結構原理

返回列表 來源: 發布日期: 2021.03.27

低壓抽屜柜又稱抽屜式開關柜具有較高的可靠性、和互換性,目前生產的開關柜,多數是抽屜式開關柜。它們適用于要求供電可靠性較高的工礦企業、高層建筑,作為集中控制的抽屜。今天帶大家了解低壓抽屜柜的結構原理。

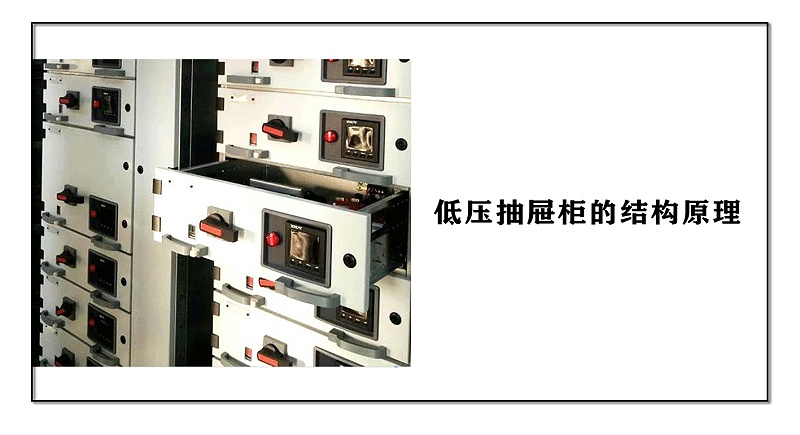

低壓抽屜柜的結構原理


低壓抽屜柜電路原理圖構成:

1、主電源電路一部分:便是開關電源到電機大電流量根據的途徑。關鍵由隔離開關(FS)、接觸器主接觸點(KM)、熱繼器(FR)或綜合保護器(KH)等電氣元器件構成。

2、控制回路一部分:便是對主電源電路電流量接通、斷開的操縱。由接觸器的電磁線圈及輔助觸點、汽車繼電器的電磁線圈及接觸點、熱繼器或綜合保護器輔助觸點、切換開關、按鍵、信號指示燈、速率電源開關、拉繩開關、跑偏開關等元器件構成。

抽屜柜電路原理圖操作基本原理:

1、實驗部位工作中操縱基本原理:

先抽屜柜推及時,抽屜柜上隔離開關實際操作搖桿轉到實驗部位,隔離開關不接通,電源開關SP1合閉,PS2斷開,指示燈亮(HW),當場配電箱切換開關轉到中控部位(R),KA1得電,KA1延時繼電器接通,中控備妥,中控傳出指令汽車繼電器K1得電(一直得電),K1延時繼電器合閉,接觸器KM得電接通,接觸器輔助觸點接通,回復數據信號傳到中控,進行實驗運行工作中;中控傳出終止指令,K1跳停斷開,從而接觸器跳停斷開,進行停止工作。

2、工作中部位操縱基本原理:

先抽屜柜推及時,抽屜柜上隔離開關實際操作搖桿轉到實驗部位,隔離開關接通,電源開關SP1斷開,PS2合閉,指示燈亮(HW),當場配電箱切換開關轉到中控部位(R),KA1得電,KA1延時繼電器接通,中控備妥,中控傳出指令汽車繼電器K1得電(一直得電),K1延時繼電器合閉,接觸器KM得電接通,接觸器輔助觸點接通鎖緊維持,回復數據信號傳到中控,進行運行工作中;中控傳出終止指令,K1跳停斷開,從而接觸器跳停斷開,進行停止工作。

抽屜柜

江蘇奇峰電氣制造有限公司占地面積1800M2,一直致力于為顧客出示品質的產品和技術咨詢。企業將進一步健全集新產品開發、設計方案、生產制造、檢驗、質保期、市場銷售、售后維修服務于一體的運營管理體系,并創建科學研究、健全、標準、效率的公司運行體制。如果您對我們的低壓抽屜柜感興趣或者想了解更多詳細信息,歡迎直接撥打24小時服務熱線或技術電話咨詢,我們期待您的來電與合作!
