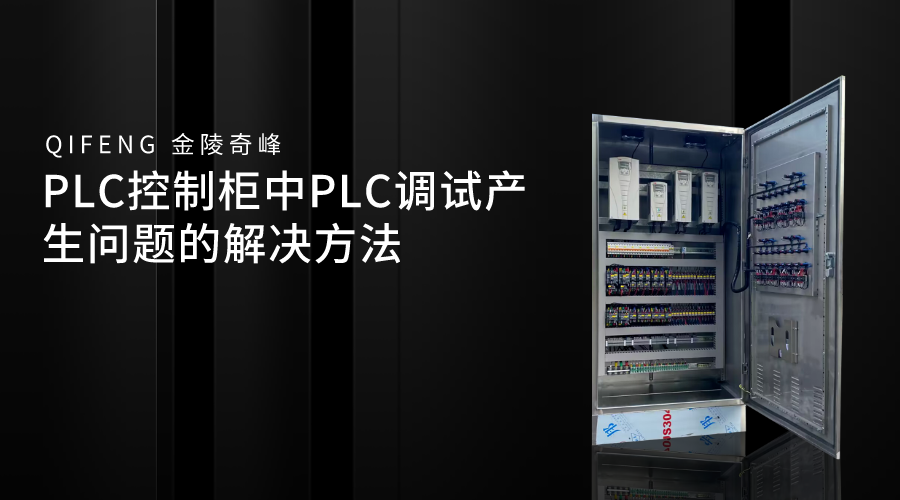

PLC控制柜是一種常見的工業自動化設備，用于控制和監控生產過程中的各種設備和機器。PLC是可編程邏輯控制器（Programmable Logic Controller）的縮寫，其功能是根據預先編程的程序?qū)刂乒裰械脑O(shè)備進行邏輯控制。下面跟隨奇峰小編一起了解PLC控制柜中PLC調試產生問題的解決方法。

PLC控制柜中PLC調試產生問題的解決方法：

現象描述：西門子PLC中的AO點發出4-20mA電流控制信號并輸出到西門子變頻器，但無法控制變頻器啟動。

故障查找：

1. 懷疑是模擬量輸出板有問題。用萬用表測量4—20 mA的輸出信號，信號正常。

2. 懷疑變頻器的控制信號輸入端有問題。換一個同型號的逆變器，信號正常。

3. 使用手持式信號變送器作為4—20 mA的輸出信號源，向變頻器輸出一個標準電流信號。逆變器啟動，所以我們清理了模擬輸出板和逆變器的故障。

4. 推測是來自變頻器的干擾信號傳輸?shù)侥M通道。

5. 為了驗證，信號隔離模塊TA3012安裝在PLC模擬4-20mA輸出通道中。TA3012的輸入端5、6連接到模擬量輸出模塊，輸出端1、2連接到逆變器。3、4端子連接到外部24VDC電源，逆變器正常啟動。

6. 此基礎得出結論，問題的原因是變頻器對模擬通道的干擾造成的。

注意事項：

1.可編程控制器電源和電力系統電源分別配置。

2.電源線應盡可能與信號線分開，信號線應加屏蔽。

3. 在模擬信號輸入還是模擬信號輸出，模擬通道都需要采用信號隔離模塊。

4. 在PLC程序中進行軟件濾波器設計。

5. 信號地和電源地分別設計。
