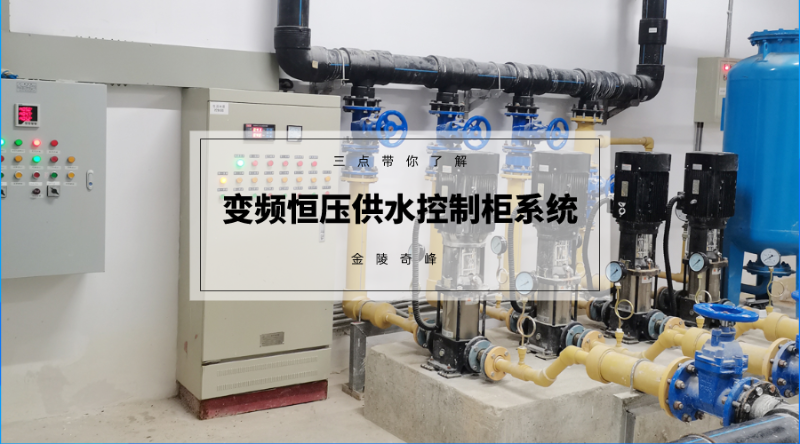

江蘇奇峰電氣制造有限公司11年專注生產變頻恒壓供水控制柜系統廠家，金陵奇峰變頻恒壓供水控制柜系統通過變頻器的PID調節器對管網壓力進行測量并調整輸出頻率，實現管網恒壓供水。變頻器的越頻信號（一般可作為管網的限壓信號）能及時通知PLC切換變頻泵的邏輯。

一、變頻恒壓供水控制柜系統選型說明

變頻恒壓供水控制柜系統主要由變頻控制柜、壓力傳感器、水泵等組成。變頻控制柜由斷路器、變頻器、接觸器、中間繼電器、PLC等組成。

變頻恒壓供水控制柜系統的選擇原則：

（1）水庫容量應大于每小時較大供水量；

（2）水泵揚程應大于實際供水高度；

（3）水泵總流量應大于實際較大供水量；

（4）變頻控制柜的選擇：用戶可根據供水量和供水高度確定水泵的型號和數量，然后選擇控制柜。

二、變頻恒壓供水控制柜柜系統采用變頻器的優勢

1、根據工藝要求，建議采用ABB ACS600系列變頻器。ACS600系列變頻器是ABB推出的一款性能高變頻器，采用直接轉矩控制（DTC）技術和許多好的制造工藝。功率范圍寬，調速和轉矩控制特性優良，保護功能全，編程靈活，高可靠性、小體積

主要技術數據：

功率范圍：2.2-3000kw

電源電壓：380/400/416/440/460/480/500VAC三相±10%

電源頻率：48-63hz

控制連接：2個可編程模擬輸入（AI）；1個可編程模擬輸出（AO）；5個可編程數字輸入（DI）；2個可編程數字輸出（do）。

連續負載容量：160%英寸，允許每10分鐘1分鐘

串行通信容量：標準RS-485接口可使變頻器輕松與計算機連接

2、保護功能：過流保護、i2t、過壓保護、欠壓保護、，過熱保護、短路保護、接地保護、欠壓緩沖器、電機欠載/過載保護、堵轉保護、串行通信故障保護、AI信號丟失保護等。

3、外形緊湊，安裝方便。產品已通過各種電氣防護規范認證，并符合Ge、UL和ISO9001和ISO4001質量認證體系。ABB變頻器特別的直接轉矩控制（DTC）功能是目前較好的電機控制模式。它可以直接控制交流電機的核心變量，實現沒有速度反饋的電機轉速和轉矩的精確控制

4、ACS600逆變器內置PID、PFC和預磁通等八個應用宏。您只需選擇所需的應用宏，相應的參數將自動設置，輸入和輸出終端將自動配置。這些預設的應用程序宏配置大大節省了調試時間并減少了錯誤。

5、PLC推薦使用西門子S7-200。SIMATIC S7-200可編程控制器是一個模塊化的中小型PLC系統，能夠滿足中小型應用的性能要求；廣泛的功能模塊能很好地滿足和適應自動控制任務，各種單個模塊的泛組合可用于擴展；簡單實用的分布式結構和多接口網絡能力使應用非常靈活；用戶友好和簡單的沒有風扇設計；添加控制任務時，可以自由擴展；廣泛的集成功能使其功能很強大。

6、性能不斷提高的各種CPU和具有許多方便功能的豐富I/O擴展模塊使用戶能夠完全根據實際應用選擇合適的模塊。擴展任務規模時，可隨時使用附加模塊擴展PLC 。

三、變頻恒壓供水控制柜系統的應用范圍

(1)該系統不僅可用于生產和生活用水，還可用于熱水供應、恒壓噴淋和其他系統；

(2)它可廣泛應用于工業企業、生活和生產供水系統、企業自有和改造項目、水廠、，生活區和消防供水系統；

(3)可用于各種場合的恒壓、變壓、冷卻水和循環水供水系統；

(4)可用于污水泵站、污水處理和污水提升系統；

(5)可用于農業排水灌溉、園林噴灑、，水景和音樂噴泉系統；

(6)可用于酒店和大型公共建筑的供水和消防系統。

江蘇奇峰電氣制造有限公司占地面積1800M2，11年一直致力于為顧客出示產品生產和技術咨詢。企業將進一步健全集新產品開發、設計方案、生產制造、檢驗、質保期、市場銷售、售后維修服務為一體的運營管理體系，并創建科學研究、健全、標準、效率的公司運行體制。

如果您對我們的變頻恒壓供水控制柜 感興趣或者想了解更多詳細信息，歡迎點擊我們的在線客服與技術員咨詢，或者直接撥打技術員電話咨詢，我們期待您的來電洽談！
