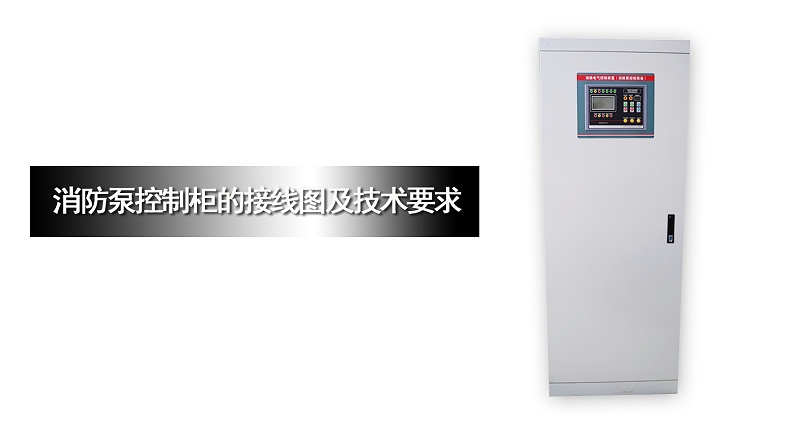

消防泵控制柜具備單泵、多泵及多種主備泵切換的控制模式，水泵電機的啟動方式可根據水泵的功率和用戶要求采樣直接啟動、星三角啟動、等多種形式配置。今天我們來了解消防泵控制柜的接線圖及技術要求。

一般作用和規定：

水泵控制柜應由水泵生產廠家出示，控制柜應包含但不限于下列作用和規定：

1.控制柜防水等級為IP54，為室內立柱式

2.各種電氣元器件符合標準規范。

3. 控制柜運用漢語和英文顯示信息各項任務主要參數。

4.控制柜應考慮系統軟件的作用及操縱規定。

柜里驅動力線相色要求：

1.相線 L3(C相)鮮紅色

2.相線 L2(B相)翠綠色

3.相線 L1(A相)淡黃色

4.零線 淡藍色

5.電線接頭 黃綠色兩色

6.柜里驅動力線排序順序：從柜前看，從上向下，從左往右，由內而外，相線均按L1、L2、L3的順序排序。

7.每臺控制柜應出示下列無源觸點數據信號及插口接線端子，并具備將每臺水泵的運作和常見故障的無源觸點無線傳輸數據到消防安全報警設備的作用。

8.控制柜能清楚地顯示信息水泵運作和常見故障狀況，并傳出聲光報警器數據信號。可用LCD顯示系統相關主要參數。

消防水泵控制柜接線圖及技術標準：

接線規定：接線先便是要確保導線的橫截面可以安裝一切正常的工作中電流量，另外要充分考慮因為柜里元器件的耗損發燙，促使溫度要比柜外高的特性留夠容量。

1.每一個端子排的接線點一般不適合接二根導線，特殊情況時假如務必接二根導線，則聯接務必靠譜。

2.配電設備板絕緣導線的少截面應是1.0M㎡。配電設備板控制面板等主題活動一部分的銜接導線，需有充足的可以環繞性。

3.導線應嚴苛依照工程圖紙，恰當?shù)厥盏教囟ǖ慕泳€柱上。

4.聯接導線的絕緣應是耐水、耐霉及阻燃性的，其絕緣額定電壓為：路線工作標準電壓小于或等于100V時，絕緣額定電壓應大于或等于250V；路線工作標準電壓超過100V小于或等于450V時，絕緣額定電壓應大于或等于500V。

5.柜里電源電路導線較大 容許電纜載流量見表A。

6.剝除導線絕緣應選用專用型剝線專用工具，不可損害線芯，也不可損害未剝除的絕緣，創口應整平。

7.母線槽與家用電器聯接時，表面應合乎現行標準國家行業標準《電氣裝置安裝工程母線裝置施工及驗收規范》的相關要求。相接處不一樣相的母線槽只能間隙見表B。

8.每一個電氣元器件的觸點數只能容許接2 個線。

9.接線應排序齊整、清楚、美觀大方，導線絕緣優良、沒有受損的。

10.主電源電路導線頭、尾部部及正中間一律用五顏六色塑防水套管開展標識（黃、綠、紅）。

11.導線與電氣元器件間選用螺釘連接、接插、電焊焊接或鉚壓等，均應堅固靠譜。

12.端子排等集中化布局的元器件的短接線不可進到電線槽，以便捷定期檢查節約電線槽線排室內空間。

13.導入柜里的電纜線應排序齊整、序號清楚、防止交叉式，并應固定不動堅固，不可使所接的端子排遭受機械設備力。
